屏幕膜材分层缺陷检测
屏幕生产过程中可能使屏幕上出现亮点、划痕或附着异物，导致其百分百强制报废。奕目科技的屏幕缺陷三维检测方案可通过单次拍照精准定位缺陷的层级信息和三维方位，从根本上防范屏幕缺陷带来的强制报废问题。

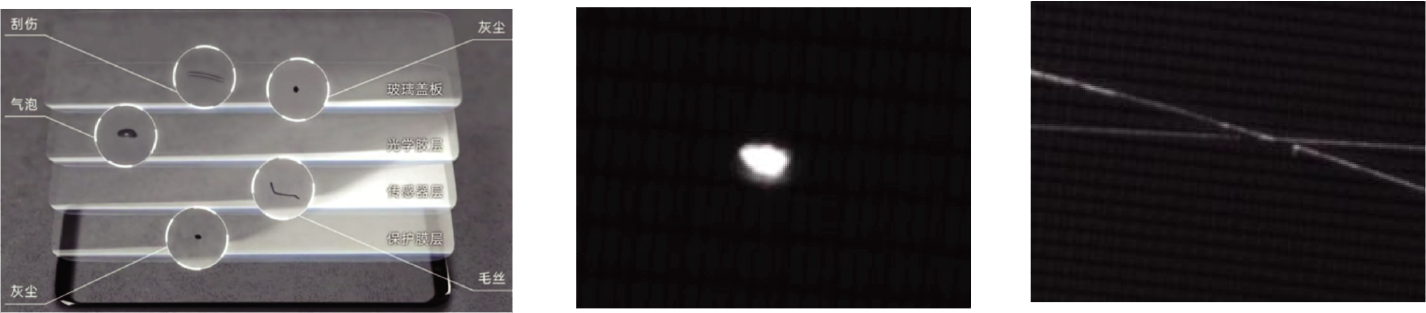

场景实例

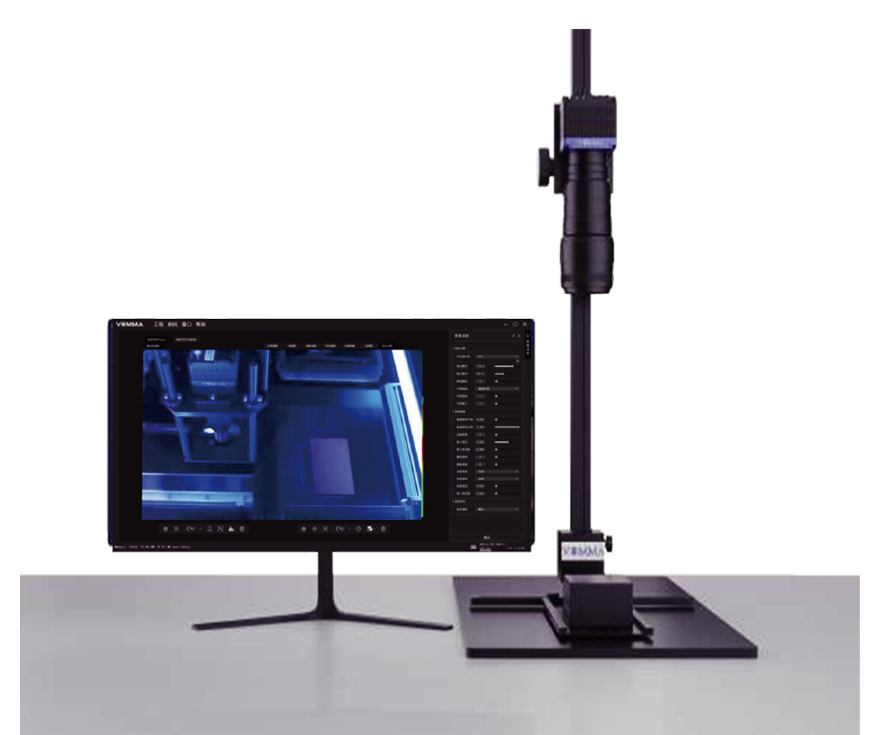

场景方案
| 相机型号 | VA6H-06B1@L4D00CG |
| 可检屏幕膜材类型 | 偏光片 |
| LCD、OLED、MINILED | |
| 缺陷类型 | 划痕，气泡，毛丝，灰尘，坏点等 |
| 可检屏幕膜材尺寸 | 厚度<1mm |
| 检测准确率 | 过检率：≤0.1% |
| 漏检率：≤0.1% | |
| 检测效率 | 检测效率随产品尺寸变化 |
案例分享
N客户项目检测需求
| 项目名称 | N客户偏振片缺陷检测 |
| 产品描述 | 400×200mm² 线偏振片（带保护膜）； |
| 厚度439μm； | |
| 需求简述 | 50μm点状缺陷分层检出； |
| 需求背景 | 传统方案无法判定缺陷所在层级，无法起到改善工艺的作用 |
| 项目节奏 | 2021年3月，沟通需求； |
| 2021年11月，投入验证； | |
| 2022年3月，首套方案验证通过； | |
| 2022年5月，批量交付； | |
| 产品方案 | 光场相机：VA6H-06B1@L4D00CG |
| 检测效率 | 2min/片 |
| 产品运行情况 | 截至目前仍稳定运行 |
检测方案环境要求：
| 内容 | 设计说明 | 参数要求 |
| 来料平坦度 | 配置真空或治具定位，要求产品整体平铺，平面高度差要求范围内 | （＜8吋）手机面板＜±30μm； |
| （≥8吋）电视机面板＜±100μm； | ||
| 载物台平坦度 | （＜8吋）手机面板＜±10μm； | |
| （≥8吋）电视剧面板＜±50μm； | ||
| 相机运动控制 | 相机：可垂直移动； | Z向核载＞2kg； |
| 产品：载物台可水平移动，并可调平至要求范围内； | Z向运动重复精度＜1μm； | |
| 工作震动 | 精度要求为＜100μm，需配置防震载物台及相机结构 | 满足VC-A防震水平 |
| 相机&光源 | 高电平触发相机采集并联动触发光源 | 响应时间＜10ms |
| 触发控制 | ||
| 操作系统 | Window10操作系统； | 显卡驱动更新需为2023年 |
| 更新的显卡驱动； | ||
| 工控机要求 | 配备独立显卡； | 显卡要求与效率要求相关（最低配置为Nvidia GTX 1650 8Gb） |
| 主板留有额外CXP-6接口； |
