功能特性
高端定制纳米级光场采集芯片
相机最高显示帧率达31 fps
单次拍摄即可获取多重视角下的目标信息
单次拍摄即可对原图像进行多重聚焦操作
可实时输出目标物三维模型
支持三维测量、缺陷检测等不同需求
配套高性能光场渲染软件
支持相机与光场检测算法SDK二次开发
订货型号
VA6H-17B1@L4D00CG
图纸下载

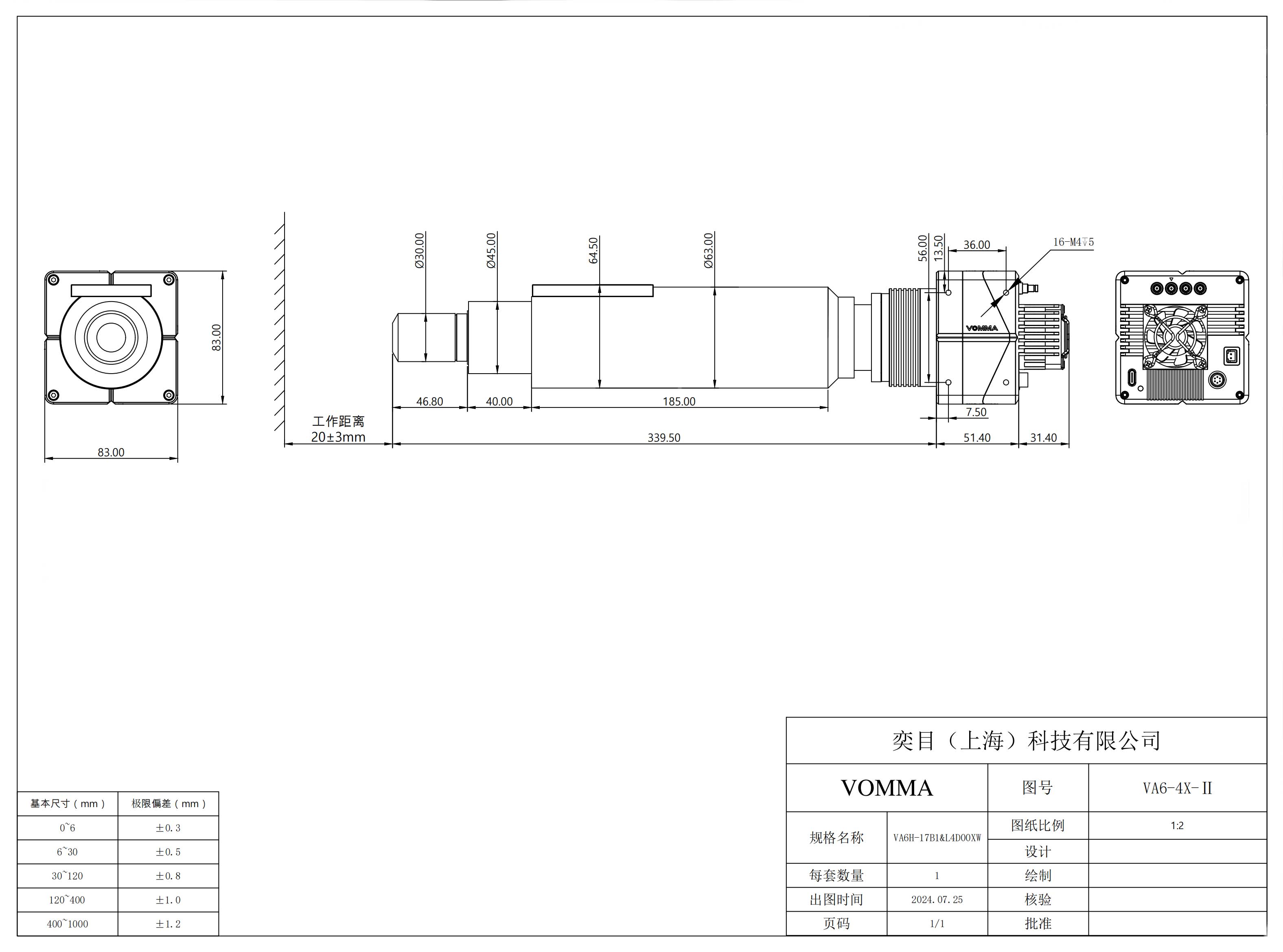

外形尺寸
产品系列
VA6系列
视野范围-x（mm）
7
视野范围-y（mm）
5.2
工作距离（mm）
48
点云分辨率（mp）
1.7
xy分辨率（μm）
4.8
全景深（mm）
0.37
Z向重复精度@30%景深范围（μm）
0.5
Z向重复精度@60%景深范围（μm）
0.8
Z向重复精度@100%景深范围（μm）
4
全周期帧率（fps）
17
相机类型
3D光场相机
快门类型
全局快门
光谱响应
300-1000nm
曝光时间
0.05ms〜6s
同步机制
支持软/硬件触发
图像类型
常规类型：灰度图（.bmp）、深度图(.bmp)、
点云图(.ply&.tiff)
光场独有：多视角图像(.bmp)、多重聚焦图(.bmp)
点云图(.ply&.tiff)
光场独有：多视角图像(.bmp)、多重聚焦图(.bmp)
CMOS分辨率
65MP
镜头接口
M58
数据接口
CoaXPress-6
工作电压
DC 12V±10% 5A
总功耗
25W
散热方式
主动散热（风冷）
工作温度
0°C〜50°C
工作湿度
20%〜80%
相机尺寸(mm)
83×83×83
整机尺寸(mm)
83×83×553
相机净重(kg)
0.8
整机重量(kg)
3.2
产品状态
已上市
注释：
1：视野范围是指按照全画幅90%区域裁剪后的视野范围;
2：全景深是指光场相机在Z向的视野范围。此处将全景深按照焦平面的距离分为三部分，焦平面附近33%的位置、66%的位置、全景深，对应的精度数据会有所不同，故分别列出;
3：z向重复精度@景深的计算方法为： 将相机景深等分为61位置，每个位置重复连续拍摄31张图片；计算每个位置全画幅90%区域内所有点的重复精度（1σ），统计每个位置所有点重复精度的mean和3σ值，计算mean±3σ代表99%置信区间内的重复精度水平，输出不同景深对应的重复精度；
4：全周期帧率：实时拍摄、生成三维点云图像；测试显卡：NVIDIA RTX 4090。其他显卡配置可通过全周期帧率乘以对应的系数进行换算，如：FPS(4080)= FPS(4090)*0.75; 依次类推 4070Ti 、3080Ti 、3070 、2080Ti显卡对应的换算系数分别约为：0.64、0.64、0.39、0.45 ;另外可用多张显卡达到提升帧率的效率，如需其他显卡换算系数可跟技术人员联系；
5：产品尺寸及重量：受产品配置和制造工艺影响，实际机身尺寸/重量或有差异，以上数据仅作参考，请以实物为准。
